Код товара: 610390

Скидка -10%

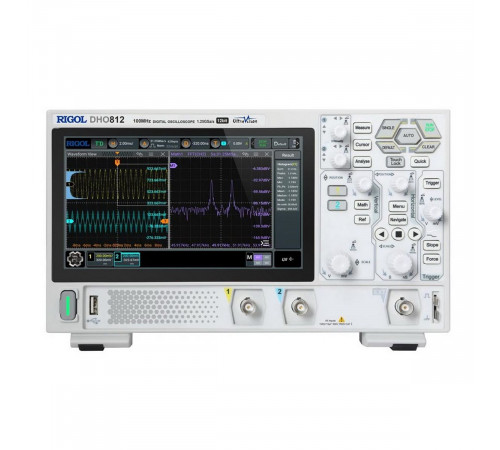

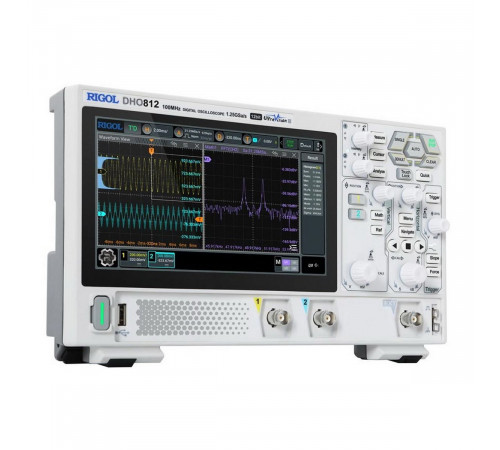

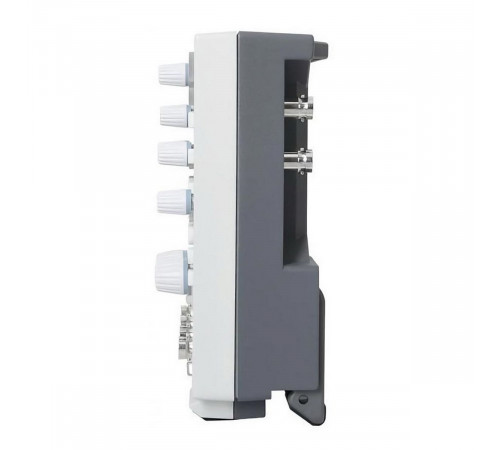

Осциллограф цифровой DHO812 2 канала, 100 МГц, 1,25 Гвыб/с

47786 ₽43007 ₽

Высота, мм

161.8

Длина, мм

265

Материал корпуса

Пластик

Автоматические измерения

Количество автоизмерений - 41 тип с отображением 10 одновременно. Вертикальные: Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area. Горизонтальные: Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge,Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate,-Slew Rate.

Вес, нетто, кг

1.78

Время нарастания сигнала, нсек

≤3,5 нс (типичное)

Все характеристики

Описание
Характеристики

Осциллограф цифровой DHO812: 2 канала, 100 МГц, 1,25 Гвыб/с Осциллограф DHO812 — это профессиональный инструмент для точного измерения и анализа электрических сигналов. Он оснащён двумя каналами, что позволяет одновременно отслеживать два сигнала. Прибор имеет полосу пропускания 100 МГц и частоту дискретизации 1,25 гигавыборок в секунду, что обеспечивает высокую точность и детализацию измерений. : Полоса пропускания: 100 МГц. Частота дискретизации: 1,25 Гвыб/с. Количество каналов: 2. Осциллограф DHO812 идеально подходит для использования в лабораториях, на производстве и в ремонтных мастерских. Он позволяет быстро и точно измерять параметры электрических сигналов, выявлять неисправности и проводить анализ работы электронных устройств.

Характеристики

Высота, мм

161.8

Длина, мм

265

Материал корпуса

Пластик

Особенности

Цифровой осциллограф с полосой пропускания 100 МГц. Процессор Cortex-A72 1.8 ГГц 6-ядер, 4 ГБ RAM, накопитель 8 ГБ, ОС Android

Питание

Внешний адаптер питания 100..240В / DC 12В, 4А, Type-C

Ширина, мм

77.4

ХАРАКТЕРИСТИКИ

Автоматические измерения

Вес, нетто, кг

1.78

Время нарастания сигнала, нсек

≤3,5 нс (типичное)

Интерполяция

sin x)/x

Интерфейс

USB, LAN, WEB, HDMI, BNC

Количество каналов

Коэф.развертки

5 нс/дел ~ 500 с/дел, точная

Курсорные измерения

Количество курсоров - 2 пары XY курсоров. Режимы - ручной (ΔY, ΔX, 1/ΔX), отслеживания, автоизмерения. Измерения в X-Y режиме - X=Канал 1, Y=Канал 2

Основной цвет

серый

Особенности вертикальной системы

Погрешность коэф.усиления ≤5 мВ: ±2% от полной шкалы (типичное), >5 мВ: ±1% от полной шкалы (типичное). Погрешность смещения ≤200 мВ/дел: ±0,1 дел ±2 мВ ±1.5% смещения, >200 мВ/дел: ±0.1 дел ±2 мВ ±1% смещения. Изоляция между каналами ≥100:1

Особенности горизонтальной системы

Скорость захвата осциллограмм - 30000 осц./сек в векторном режиме, 1000000 осц./сек в режиме UltraAcquire. Погрешность временной базы ≤±25 ppm ± 5 ppm/год. Максимальная задержка: пред-запуск - 5 дел, пост-запуск - 1 с или 100 дел (что больше)

Особенности дисплея

Сетка - 10 (гориз.) x 8 (верт.). Послесвечение от 100 мс до 10 с, бесконечно. Яркость - 256 уровней интенсивности.

Особенности каналов

2 аналоговых канала и внешний запуск

Особенности системы измерения

Вертикальные измерения - Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area. Горизонтальные - Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge,Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate,-Slew Rate

Пропускная способность, МГц

100

Размер дисплея, дюйм

Разрешение дисплея

1024 x 600

Разрешение по вертикали

12 бит

Разъемы

1x USB2.0 Host, 1x USB2.0 Device, 1x RJ45 10/100, 1x HDMI 1.4b, 1x BNC (внешний запуск), 1x BNC (AUX Out), 1x BNC (AFG Out)

Регистрация осциллограмм

Режим: Обычный; Пиковый детектор 1,6 нс; Усреднение (2, 4, 8, 16…65536 выборок); Режим UltraAcquire - захват 1000000 осц/сек

Режим входа
